吸收/熒光法
采用獨(dú)家氧傳感膜制造工藝制造，氧敏感探針分布均勻，批次一致性好。由于傳感膜材料在制備過程中涉及多道工序，假如工藝控制不好，材料在結(jié)晶過程中就會(huì)形成晶態(tài)和非晶態(tài)區(qū)域，使傳感膜一致性變差，甚至產(chǎn)生應(yīng)力，導(dǎo)致傳感膜在使用過程中容易開裂和脫落。本公司生產(chǎn)的傳感膜采用獨(dú)特的制備工藝，傳感膜材料在結(jié)晶過程中能形成均勻一致的薄膜，同一批次的傳感膜氧氣響應(yīng)性能幾乎完全一致。在一些高級(jí)的氧傳感器中，只需輸入一組6個(gè)膜參數(shù)數(shù)據(jù)，則同一批次無需再次校準(zhǔn)，直接更換使用即可。

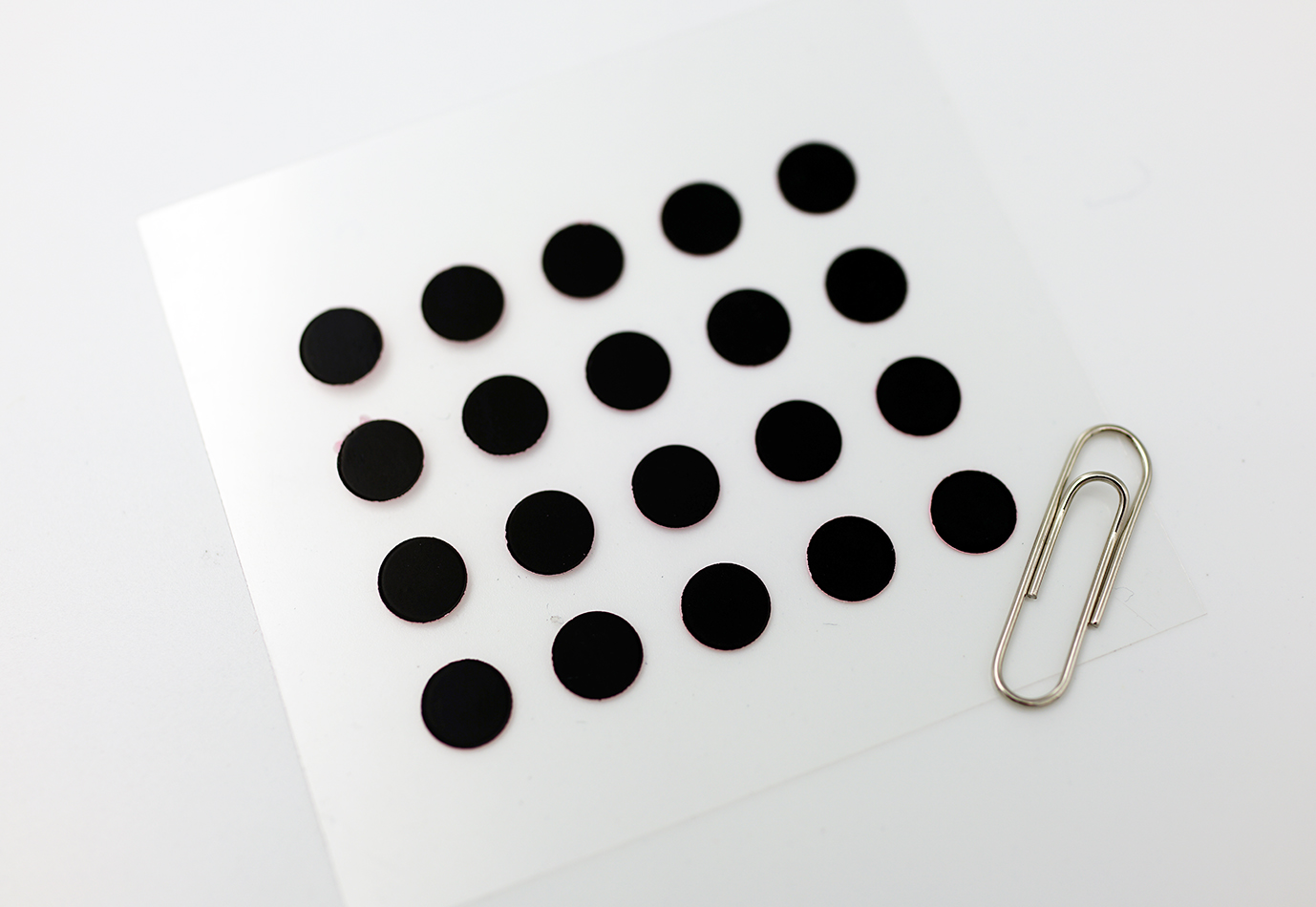

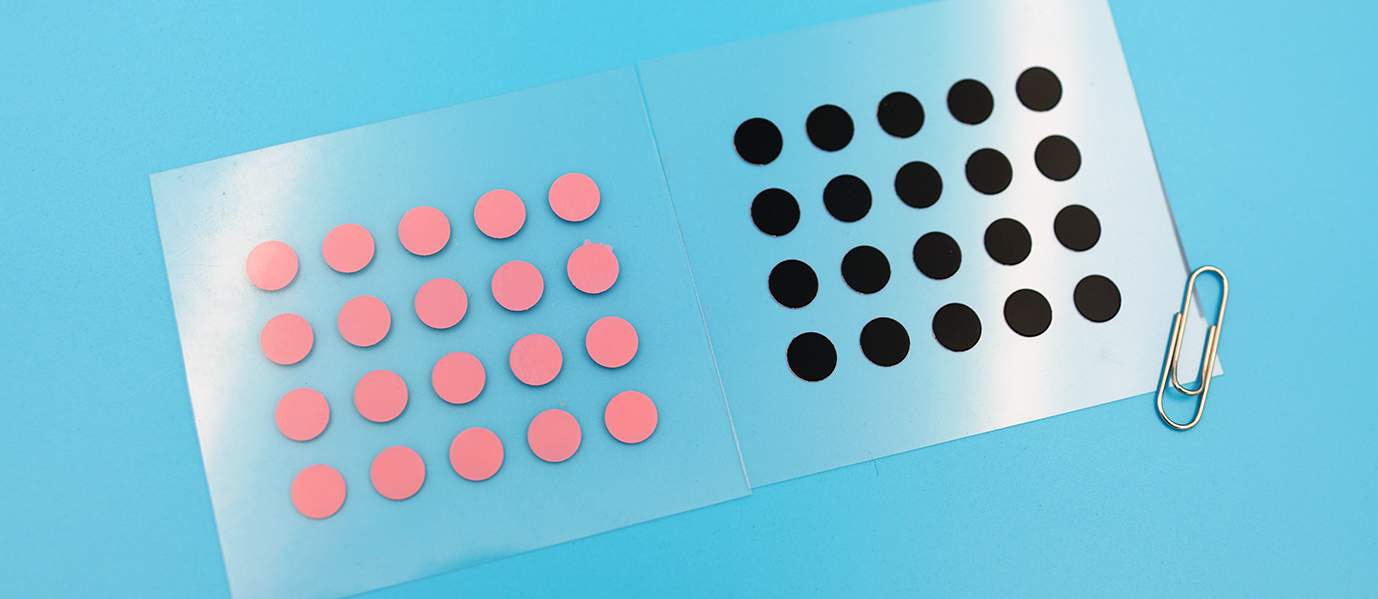

耐彎折氧傳感膜采用本公司獨(dú)家設(shè)計(jì)的高透氧、大分子量的聚合物材料作為防裂增強(qiáng)層，由于大分子之間具有一定的緩沖拉伸能力，使得氧傳感膜擁有優(yōu)異的延展性和抗裂能力。耐彎折氧傳感膜具有優(yōu)異的可彎折性能，即使180度折疊也不會(huì)開裂和脫落。傳感膜涂層和基質(zhì)粘附牢靠，在使用期間不會(huì)有脫落問題。
注意：跟所有的具有延展性的涂層一樣，耐磨和延展性兩者不可兼得，耐彎折型氧傳感膜耐磨性能一般，請(qǐng)勿用銳器或硬物刮擦，由此造成的損失不在保修之列。

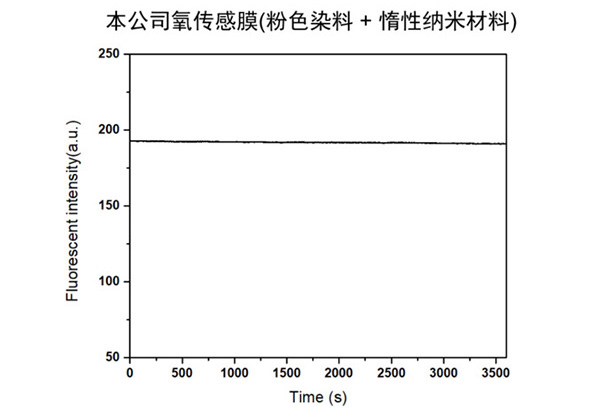

本公司生產(chǎn)的氧傳感膜采用了光穩(wěn)定性更好的粉色氧敏感探針，并選用了自主研發(fā)的惰性納米材料作為白色反光層。同時(shí)在制作過程中，在白色反光層與氧氣響應(yīng)涂層中間加入了一層薄的防氧化層來阻止氧氣響應(yīng)產(chǎn)生的高能量單線態(tài)氧對(duì)氧氣響應(yīng)探針和膜材料的氧化。最終使本公司生產(chǎn)的氧傳感膜相比采用普通紅色染料和二氧化鈦反光層的傳感膜，光穩(wěn)定性得到明顯提升。在連續(xù)強(qiáng)光照射一小時(shí)情況下，本公司生產(chǎn)的氧傳感膜熒光強(qiáng)度僅下降不到1%，而對(duì)比的氧傳感膜則下降了42%。

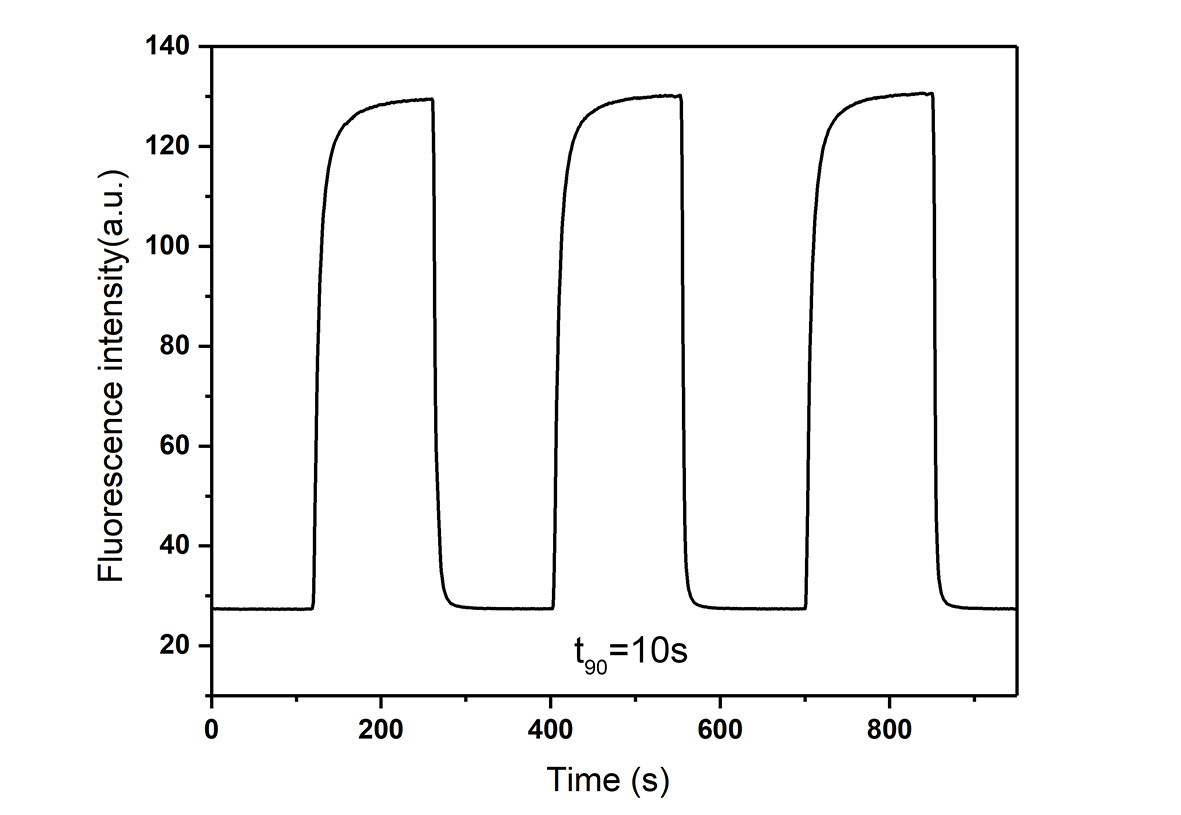

得益于本公司研發(fā)的新型氧傳感材料，耐彎折氧傳感膜在六層較厚結(jié)構(gòu)下，依然保持了良好的氧氣通透性。氧氣響應(yīng)時(shí)間t90在10秒以內(nèi)，恢復(fù)時(shí)間在30秒以內(nèi)。從左側(cè)圖也可以看出耐彎折氧傳感器擁有優(yōu)異的光穩(wěn)定性和氧氣響應(yīng)的可逆性，可實(shí)現(xiàn)連續(xù)在線的氧氣濃度測(cè)量。不僅適用于水體中溶解氧的測(cè)量，也適用于氣體中氧氣濃度的測(cè)量。
傳感膜參數(shù) | 氣態(tài)氧 | 溶解氧 |
測(cè)量范圍 | 0-100% | 0-45 mg/L |
0-100 KPa | 0-1400 μmol/L | |
檢測(cè)線LOD | 0.03% | 15 ppb |
分辨率 | ±0.01 % @ 0% O2 | ±0.004 @ 0 mg/L |
±0.1 % @ Air | ±0.04 @9.1 mg/L | |
準(zhǔn)確度 | ±0.4 % @ Air ±0.05 % @ 0% O2 | |
信號(hào)漂移 | < 0.03% /月 | |
使用溫度范圍 | 氣態(tài)：-40oC 到90 oC；溶解氧：0-90 oC | |
響應(yīng)時(shí)間(t90) | < 10s | <50s |
技術(shù)特點(diǎn) | ||

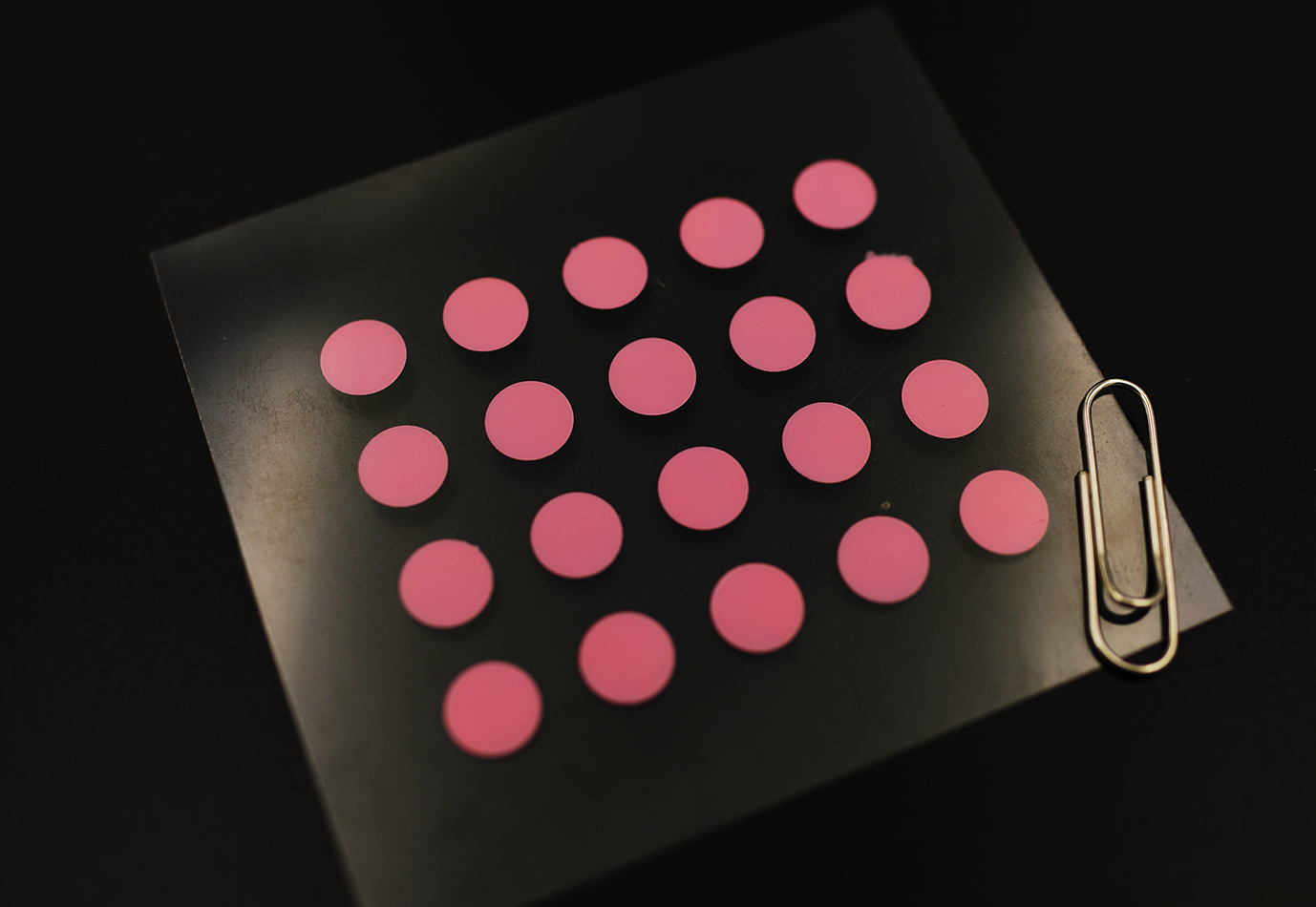

傳感膜正面顏色 | 粉紅色 | |

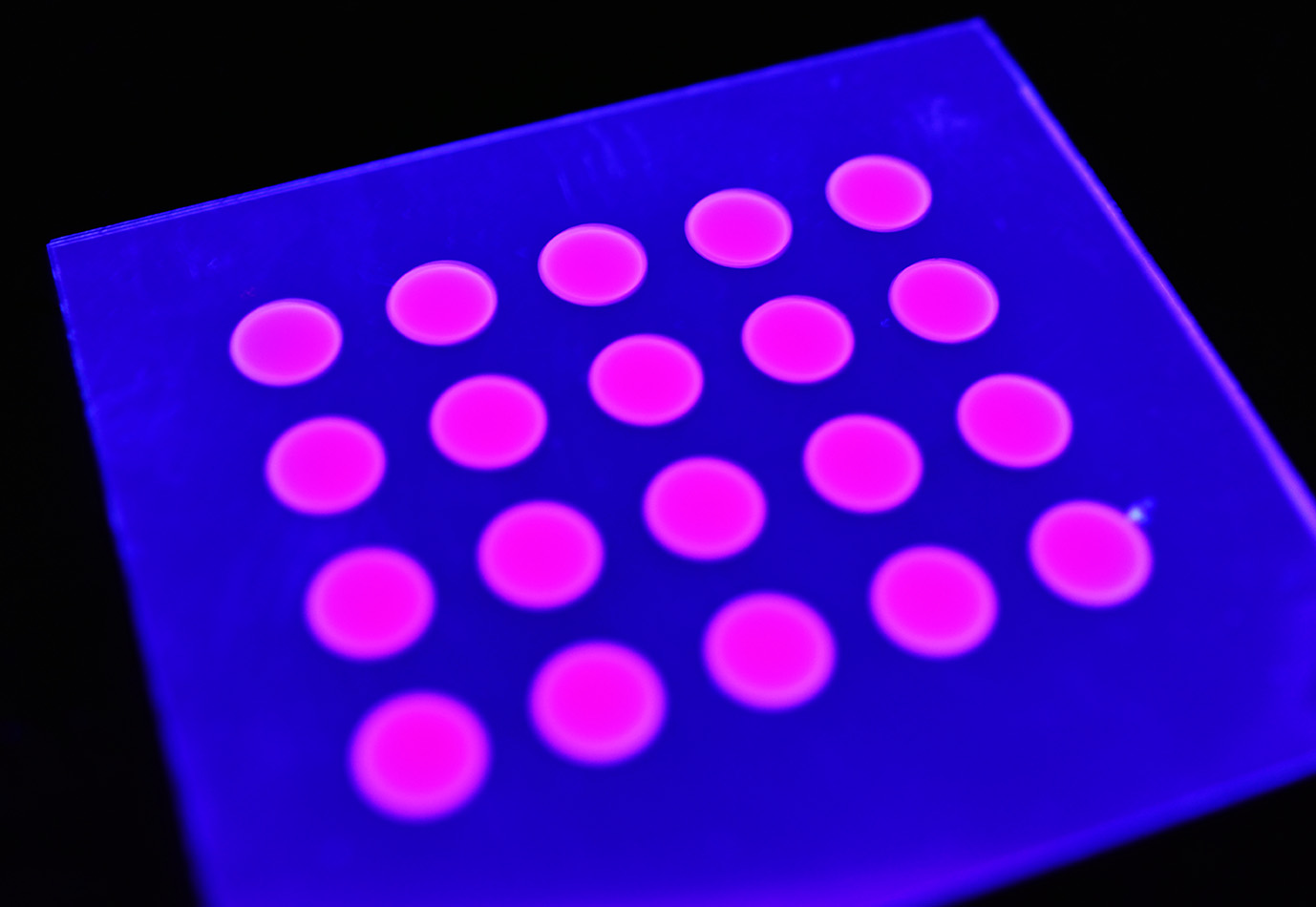

激發(fā)LED顏色 | 藍(lán)紫色/藍(lán)色/綠色 | |
適用場(chǎng)景 | 手持式水質(zhì)監(jiān)控、水產(chǎn)養(yǎng)殖設(shè)備 | |
干擾物質(zhì) | 常見有機(jī)溶劑，氯氣等 | |
明確不干擾的物質(zhì) | 二氧化碳、硫化氫、二氧化硫等氣體 金屬離子、陰離子 pH 1-14 | |
消毒方式 | 伽馬射線 蒸汽消毒 | |
校準(zhǔn)方式 | 單點(diǎn)法或兩點(diǎn)法 | |
存儲(chǔ)條件 | 避光、干燥可保存5年 | |
